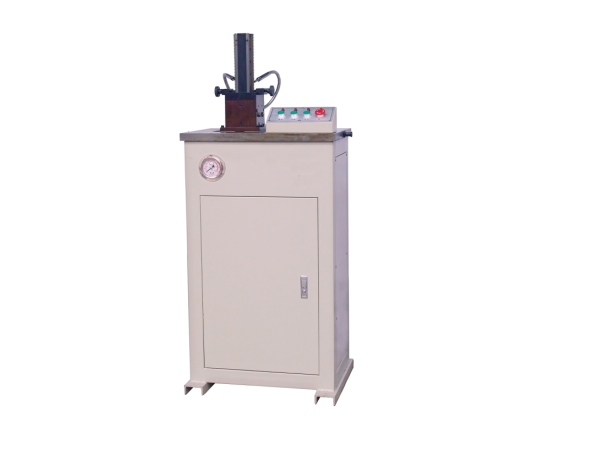

沖擊試樣缺口液壓拉床VU-2Y
在材料缺口沖擊試驗中，其V 型缺口(或U型缺口)的加工是試驗?zāi)芊襁M(jìn)行的前提，沖擊試樣缺口液壓拉床VU-2Y是一種能加工出合格的2mm V 型和2mmU 型缺口設備。
本拉床為油泵液壓缸方式驅動，可按用戶要求而配置V 型或U 型拉刀，試樣缺口一次加工成型，一次可成功拉制兩個標準試樣缺口，拉刀采用特殊材料、特殊工藝精密加工制造，硬度高、耐磨性好，使用壽命長，操作簡便。加工出的V 型缺口和U 型缺口可滿足相關國家標準，由于一次拉削加工成型的原理，其加工同一性極好，可保證所加工的試樣缺口合格。
技術指標
加工試樣缺口類型：V型,U型(2mm)
加工試樣尺寸：10×10×55
拉削速度：2.0m/min
拉刀行程：340 mm
拉刀材質：W18Cr4V
主要配置
主機 1臺
2mmV型拉刀 1把
2mmU型拉刀 1把
液壓系統 1套(油缸驅動，單缸雙刀，閥門調節過油量提速)
工作原理
該機由液壓部分, 主傳動部分，電控部分,輔助部分等組成。
液壓部分由油箱、電機、泵、油缸等組成，主電機帶泵順時針旋轉吸油，供油缸以2.0m/min的速度帶刀體(V型、U型專用拉刀)上下運動拉削V型及U型缺口。刀座上設有潤滑油杯，工作時向油杯內加滿潤滑油(30#機油或其他潤滑油)。切削前后用刷子蘸少量油刷去鐵屑潤滑刀刃，切削前一定用刷子將鐵屑清除干凈。油缸下有接油盒，接流下的少量潤滑油?？梢愿鶕?jù)本機工作時間的長短定期清理。
